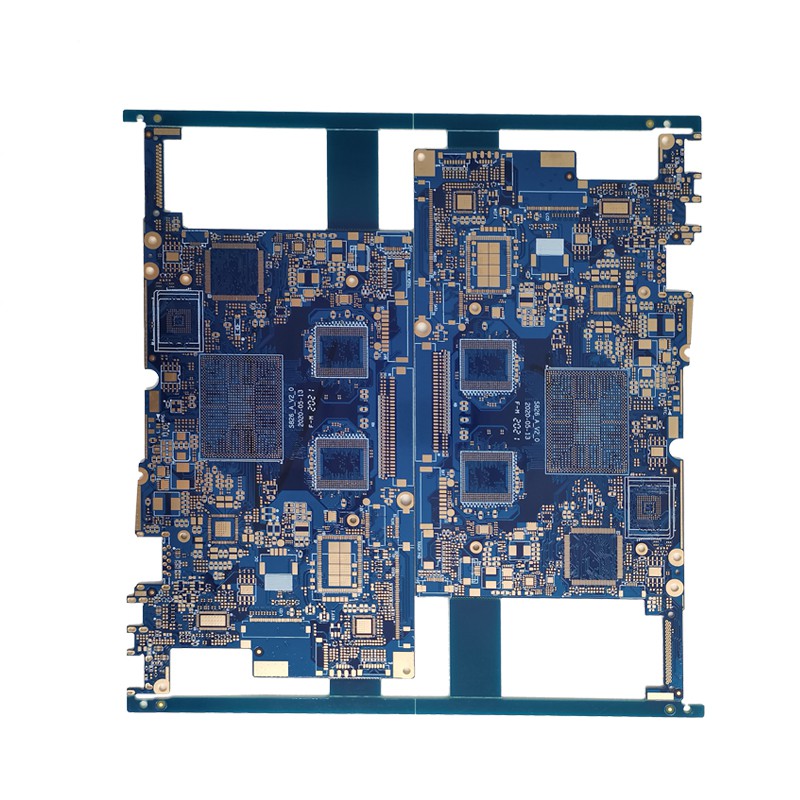

Vsaka plast HDI PCB

Podrobnosti o izdelku

(Any-layer HDI) je visokokakovostni postopek HDI. Razlika je v tem, da pri splošnem HDI strojno vrtanje v procesu vrtanja neposredno prodre v plasti med plastmi tiskanega vezja, medtem ko HDI s katero koli plastjo uporablja lasersko vrtanje, da pride skozi plasti. Za povezavo med plastmi se lahko substrat iz bakrene folije izpusti za vmesni substrat, zaradi česar je lahko debelina izdelka tanjša in lažja. Spreminjanje iz HDI prvega reda v HDI katere koli plasti lahko zmanjša glasnost za skoraj 40 odstotkov.

Parametri

Plasti: 14-slojni HDI katerikoli sloj PCB

Debelina plošče: 1,6 mm

Najmanjše število lukenj: 0.2 mm

Najmanjša širina črte/odmik: {{0}}.075 mm/0.075 mm

Najmanjša razdalja med notranjim slojem PTH in črto: 0.2 mm

Velikost: 107,61 mm × 123,45 mm

Razmerje stranic: 10 : 1

Površinska obdelava: ENIPIG plus Gold Finger

Posebnost: katera koli plast hdi tiskanega vezja, material visoke hitrosti, trda pozlata za robne konektorje, preskus izgube pri vstavljanju, rezkanje na osi Z, lasersko preklapljanje z bakrenim zapiranjem

Poseben postopek: Debelina zlatega prsta: 12"

Diferencialna impedanca 100 plus 7/-8Ω

Uporaba: optični modul

Vsaka plast HDI PCB funkcije

(1) Lasersko vrtanje odpre povezavo med plastmi, substrat, prevlečen z bakrom, pa se lahko izpusti za vmesni substrat, zaradi česar je lahko debelina izdelka tanjša in lažja. Spreminjanje s HDI prvega reda na uporabo HDI poljubne plasti lahko zmanjša skoraj 40 odstotkov obsega;

(2) Poravnava vmesnega sloja sprejme osnovni sloj kot nosilec, naslednji sloji pa so poravnani na sprednji sloj za slojem, najboljša natančnost poravnave vmesnega sloja pa lahko doseže 10 mikronov;

(3) Gostota ožičenja in gostota lukenj sta višji kot pri običajnih ploščah HDI, ki so bolj v skladu z zahtevami manjših, lažjih in tanjših plošč HDI v prihodnosti.

Vsak sloj HDI PCB proizvodni procesi:

(1) Z uporabo substrata, prevlečenega z epoksi bakrom (FR-4) kot osnovnega sloja, najprej izvrtajte luknje za poravnavo z mehanskim vrtanjem in nato na površino prilepite koncentrirajoči suhi film. Izdelava mikro lukenj;

(2) Uporabite metodo vodoravnega polnjenja lukenj za galvanizacijo, da zapolnite laserske luknje, da oblikujete slepe luknje;

(3) Vzorec prenosa slike se oblikuje s filmom in izpostavljenostjo poravnave CCD, da se tvori vezje; istočasno se cilj poravnave naslednje plasti prenese na osnovno plast;

(4) Z uporabo običajne metode prepreg laminacije je bakrena folija izdelana iz elektrolitske bakrene folije z debelino 12 mikronov, naslednja raven pa se oblikuje s stiskanjem metode oblikovanja plošče;

(5) Prek sistema za vizualno prepoznavanje X-RAY se tarča izvrta kot tarča za grafično poravnavo naslednje stopnje;

(6) s kislinskim jedkanjem raztopine je bakrena folija rahlo jedkana na 8 mikronov z enakomerno debelino;

(7) Laserska izdelava plasti, ki absorbira svetlobo (porjavitev ali črnjenje); nato naredite mikro luknje s postopkom neposrednega laserskega prebijanja bakra; h. Ponavljajte korake od b do g, dokler ne dosežete zahtevane ravni; zgoraj je posebna izvedba patenta pričujočega izuma. Razlaga, vendar patentirana stvaritev pričujočega izuma ni omejena na opisane izvedbe in strokovnjaki lahko naredijo različne enakovredne deformacije ali zamenjave, ne da bi kršili duh patenta pričujočega izuma, in te enakovredne deformacije ali zamenjave vse vključuje znotraj obsega, opredeljenega z zahtevki pričujoče prijave.

a. Substrat, prevlečen z epoksi bakrom (FR-4), se uporablja kot osnovni sloj; mikroluknje so izdelane z laserjem;

b. Uporabite metodo vodoravnega polnjenja lukenj za galvanizacijo, da zapolnite laserske luknje, da oblikujete slepe luknje;

c. Vzorec prenosa slike skozi film in izpostavljenost poravnave CCD za oblikovanje vezja;

d. Uporabite običajno metodo prepreg laminacije (z metodo oblikovanja plošče s stiskanjem), da oblikujete naslednjo raven;

e. Mikro luknje drugega reda se nato naredijo z laserjem, koraki b, c in d pa se ponavljajo, dokler zahtevani sloji niso dokončani. Ta način obdelave se uporablja pri izdelavi HDI plošč s poljubnim medsebojnim povezovanjem vodov.

pogosta vprašanja

Q1. Kaj je potrebno za ponudbo PCB/PCBA?

A: PCB: Količina, datoteka Gerber in tehnične zahteve (material, končna obdelava površine, debelina bakra, debelina plošče, ...)

PCBA: informacije o PCB, BOM, (dokumenti o testiranju ...)

Q2. Katere formate datotek sprejemate za proizvodnjo PCB PCBA?

O: Datoteka Gerber: CAM350 RS274X

Datoteka PCB: Protel 99SE, P-CAD 2001 PCB

BOM: Excel (PDF, word, txt)

Q3. Ali so moje datoteke varne?

O: Vaše datoteke so shranjene v popolni varnosti. V celoti bomo zaščitili intelektualno lastnino naših strank

postopek. Vsi dokumenti strank se nikoli ne delijo s tretjimi osebami.

Q4. MOQ?

O: V Betonu ni MOQ. .

V5. Stroški pošiljanja?

O: Strošek pošiljanja je odvisen od cilja, teže, velikosti pakiranja blaga. Sporočite nam, če nas potrebujete

navedem stroške pošiljanja.
