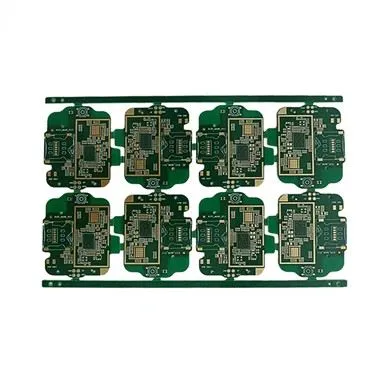

FR4 material Večplastna tiskana vezja

Podrobnosti o izdelku

Večplastni tiskani vez iz materiala FR4 je nastal zaradi nenehno spreminjajočih se sprememb v elektronski industriji. Sčasoma so funkcije elektronskih naprav postopoma postale vse bolj zapletene in zahtevajo bolj zapletene PCB-je.

Struktura večplastnega tiskanega vezja materiala FR4 je naslednja:

1. Signalna plast

AlTium Designer nudi do 32 signalnih plasti, vključno z zgornjo, spodnjo in srednjo plastjo. Plasti so lahko medsebojno povezane s prehodi, slepimi prehodi in zakopanimi prehodi.

(1) Zgornja signalna plast

Znan tudi kot komponentni sloj, se uporablja predvsem za postavitev komponent. Za dvoslojne plošče in večslojne plošče se lahko uporablja za razporeditev žic ali bakrenih oblog.

(2) Spodnja signalna plast

Znan tudi kot spajkalna plast, se uporablja predvsem za ožičenje in spajkanje ter se lahko uporablja za postavitev komponent za dvoslojne plošče in večslojne plošče.

(3) Vmesna signalna plast

Obstaja lahko do 30 plasti, ki se uporabljajo za razporeditev signalnih vodov v večplastnih ploščah, razen električnih vodov in ozemljitvenih vodov.

2. Notranji sloj moči

Običajno se imenuje notranja električna plast, pojavlja pa se le v večslojnih ploščah. Število plasti plošče PCB se na splošno nanaša na vsoto signalne plasti in notranje električne plasti. Podobno kot pri signalni plasti je medsebojna povezava med notranjo električno plastjo in notranjo električno plastjo ter med notranjo električno plastjo in signalno plastjo možna s skoznjimi luknjami, slepimi luknjami in zakopanimi luknjami.

Prednosti večplastnega tiskanega vezja materiala FR4

S tehničnega vidika ponujajo večplastni PCB-ji številne prednosti v smislu oblikovanja. Te prednosti večslojnih tiskanih vezij vključujejo:

1. Majhna velikost: Ena najbolj vidnih in hvaljenih prednosti uporabe večplastnih tiskanih vezij je njihova velikost. Zaradi svoje večplastne zasnove je samo večplastno tiskano vezje manjše od drugih tiskanih vezij s podobnimi funkcijami. To prinaša velike prednosti sodobni elektroniki, saj je trenutni trend manjših, kompaktnejših, a zmogljivejših pripomočkov, kot so pametni telefoni, prenosniki, tablice in nosljivi izdelki.

2. Lahka struktura: pri manjšem tiskanem vezju je teža manjša, zlasti zato, ker je odpravljenih več konektorjev, potrebnih za medsebojno povezavo enoslojnih in dvoslojnih tiskanih vezij, kar je koristno za večplastno zasnovo. To je spet dobro za sodobno elektroniko, ki je bolj nagnjena k mobilnosti.

3. Visoka kakovost: zaradi količine dela in načrtovanja, ki ga je treba opraviti pri izdelavi večplastnih tiskanih vezij, so te vrste tiskanih vezij običajno boljše od enoslojnih in dvoslojnih tiskanih vezij. Zato so tudi bolj zanesljivi.

4. Izboljšajte vzdržljivost: Večplastni PCB-ji so po svoji naravi ponavadi vzdržljivi. Ne samo, da morajo ti večplastni PCB-ji vzdrževati lastno težo, ampak morajo biti tudi sposobni obvladovati toploto in pritisk, ki se uporabljata za njihovo povezovanje. Poleg teh dejavnikov večslojni PCB-ji uporabljajo več plasti izolacije med plastmi vezja, ki jih povezujejo s prepreg lepili in zaščitnimi materiali.

5. Večja prilagodljivost: Čeprav to ne velja za vse večplastne sklope tiskanih vezij, nekateri uporabljajo tehnike prilagodljive konstrukcije, kar ima za posledico prilagodljive večplastne tiskane vezije. To je lahko zelo zaželena značilnost za aplikacije, kjer se lahko pojavljajo rahli zavoji in ovinki na polredni osnovi. Tudi to ne velja za vsa večplastna tiskana vezja in več plasti, kot jih dodate upogljivemu tiskanemu vezju, manj prožno bo tiskano vezje.

6. Zmogljivejši: večplastni PCB-ji so komponente z izjemno visoko gostoto, ki združujejo več plasti v eno PCB. Zaradi te neposredne bližine so vezja bolj povezana, njihove inherentne električne lastnosti pa jim omogočajo doseganje večje zmogljivosti in hitrosti, čeprav v manjši velikosti.

pogosta vprašanja

V1: Ali ste tovarna ali trgovsko podjetje?

O: Da, mi smo tovarna, imamo lastno tovarno za proizvodnjo in sestavljanje PCB.

V2: Kakšno obliko datoteke PCB lahko sprejmete za proizvodnjo?

A:Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB plus (.TGZ)

V3: Ali so moje PCB datoteke varne, ko vam jih predložim v proizvodnjo?

O: Spoštujemo kupčeve avtorske pravice in nikoli ne bomo proizvajali PCB za nekoga drugega z vašimi datotekami, razen če prejmemo pisno. Vaše dovoljenje, teh datotek pa ne bomo delili z drugimi tretjimi osebami.

V4: Brez datoteke PCB/Gbr datoteke, imam samo vzorec PCB, ali mi ga lahko izdelate?

O: Da, lahko vam pomagamo klonirati PCB. Preprosto nam pošljite vzorec tiskanega vezja, mi pa lahko kloniramo zasnovo tiskanega vezja in ga izdelamo.

V5: Kakšen je dobavni rok Chuante?

A: Vzorec:

1-2 Plasti: 5 do 7 delovnih dni

4-8 Plasti: 12 delovnih dni

Masovna proizvodnja:

1-2 Plasti: 7 do 15 delovnih dni

4-8 Plasti: 10 do 18 delovnih dni

Dobavni rok je odvisen od vaše končno potrjene količine.
