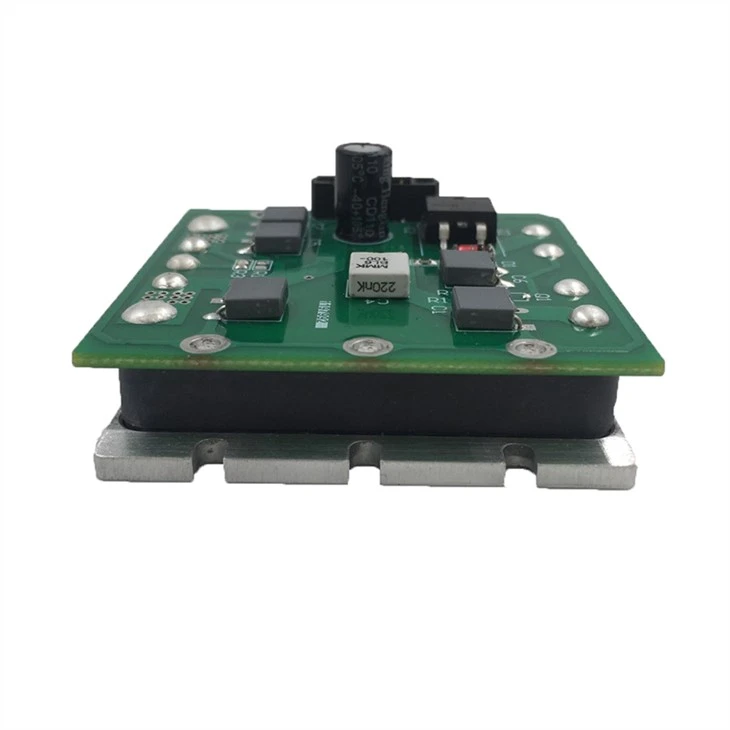

Dvostranski sklop PCB
Dvostranski sklop tiskanega vezja je dvoslojna plošča tiskanega vezja in sestavljanje komponent. IC uporablja VICOR V24B24T200BL. Tega čipa ni na zalogi, vendar ga lahko najdemo. Vsi stiki PCBA belle@betonpcb.com.
Opis
Podrobnosti o izdelku
Sledi dvostranski parameter tiskanega vezja:
Število plasti: 2 plasti | Vrsta plošče (toga/prilagodljiva): Toga |
Vrsta materiala: FR4 | Površinska obdelava: HASL |
Barva spajkalne maske: zelena | Barva legende: bela |
Električni preizkus: Da | Nadzor impedance: št |
Pokopan/slep prek: št | Dimenzija plošče: 48,514 mm * 62,23 mm |
Debelina plošče: 2.0 mm | Debelina bakra: 1OZ |
Dvostranski sklop tiskanega vezja bom
| Sestavite | Količina | Označitelj | Komentiraj | Opis | Proizvajalec_1 |
| št | 1 | Q1 | MMBT2222ALT1 | Splošni tranzistor NPN silicij | Infineon |
| št | 4 | R1, R3, R4, R10 | Odprto | SMD Resistor, SMD Resistor, Resistor, SMD Resistor | Panasonic |
| ja | 4 | C1, C3, C6, C7 | 4,7nF | Kondenzator | Kemet |
| ja | 1 | C2 | 100uF_50V | Polarizirani kondenzator (radialni) | Kemet |
| ja | 1 | C4 | 200nF | Kondenzator | Kemet |
| ja | 1 | C5 | 10nF | Kondenzator | Kemet |
| ja | 1 | D1 | D Zener-15v | Zenerjeva dioda | Vishay |
| ja | 1 | P1 | Harwin5X2 | Konektor Harwin, 5-pin, dvojna vrsta, 3A | Harwin |
| ja | 1 | Q2 | IRF4905S | MOČ HEXFET MOSFET | Infineon |
| ja | 1 | R2 | 10k | SMD upor | Panasonic |
| ja | 1 | U1 | V24B24T200BL | DC-DC izoliran, 24V, 200W | VICOR |

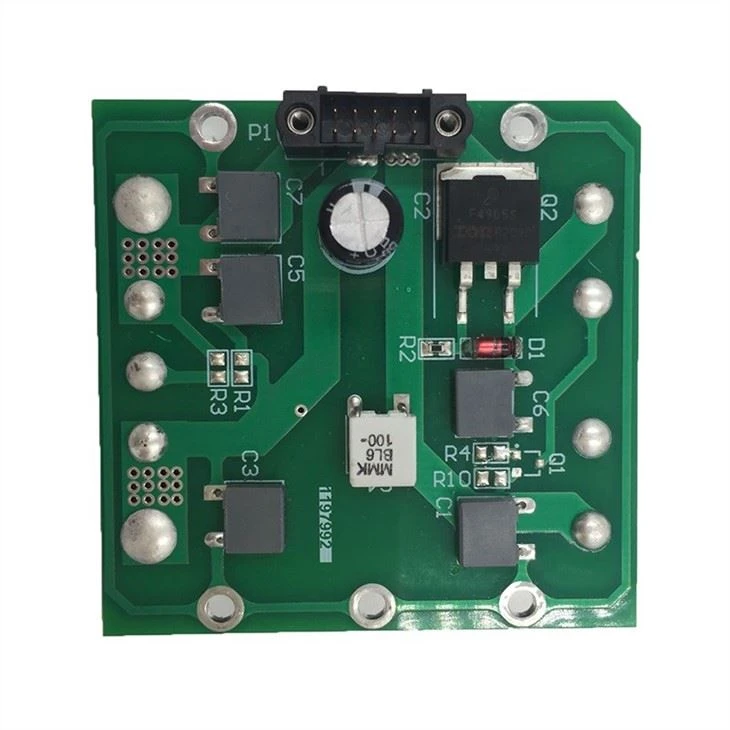

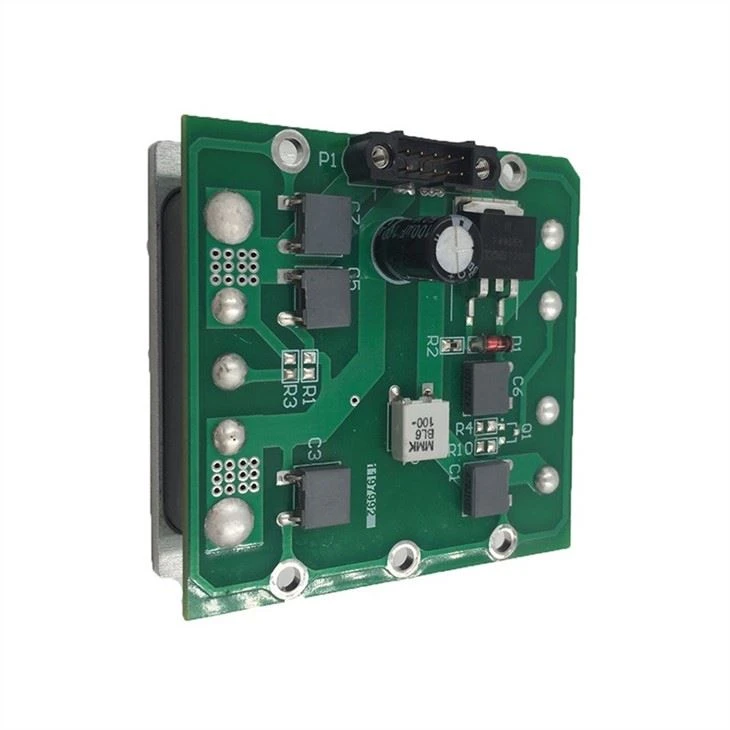

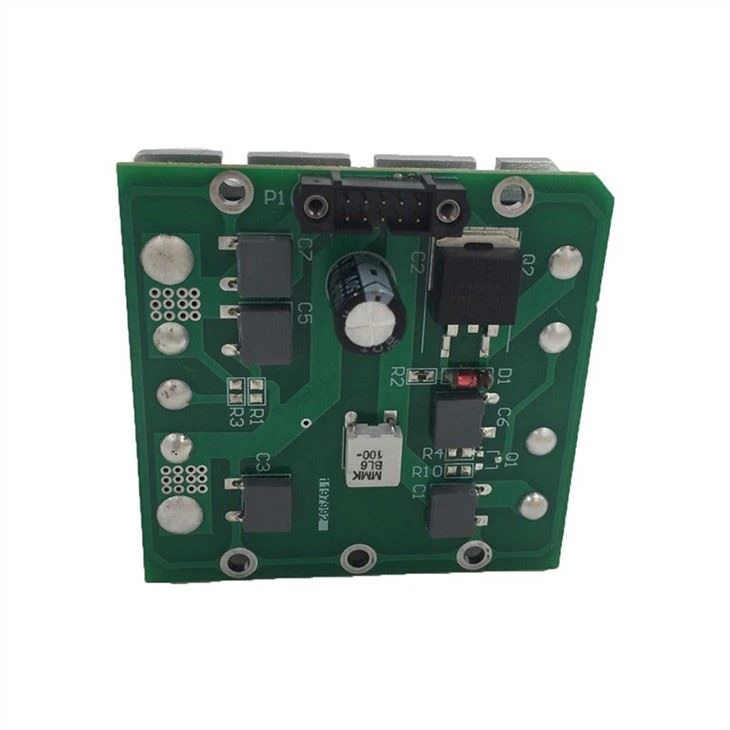

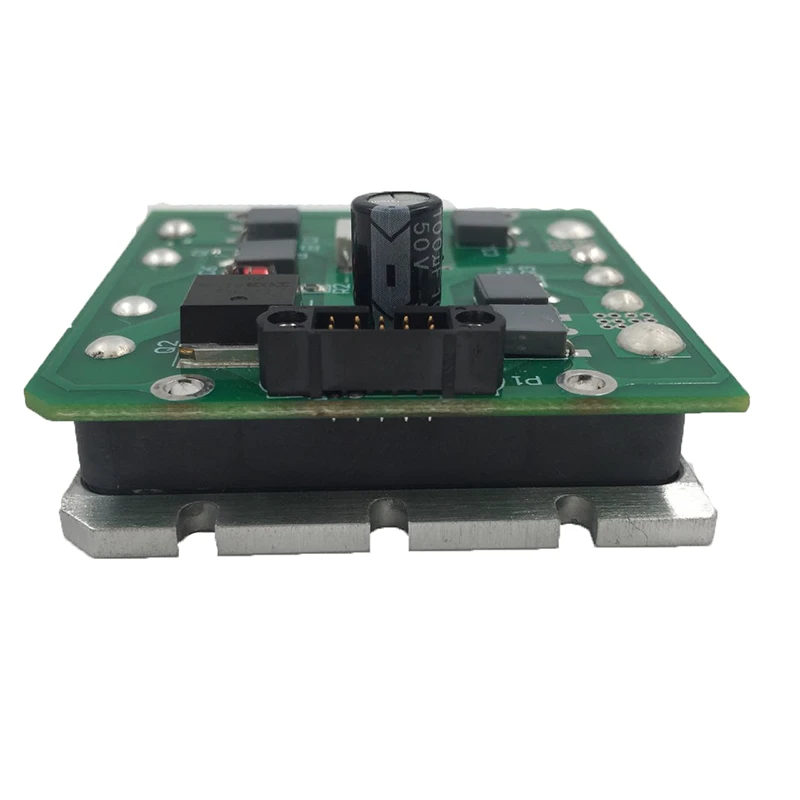

Prikazan je dvostranski sklop PCB
Postopek sestavljanja dvostranskega tiskanega vezja
1. Uporaba spajkalne paste: Najprej se na ploščo nanese spajkalna pasta (majhen delček spajkalne paste, pomešan s talilom).
2. Namestitev komponent: Natančno namestitev komponent v vnaprej načrtovana področja plošče izvaja robotski stroj za pobiranje in postavljanje.
3. Reflow: Komponente s spajkalno pasto in komponente na njej speljite skozi tekoči trak skozi industrijsko peč za reflow.
4. Inšpekcija: Po postopku reflow je treba tiskano vezje pregledati, da se preveri njegovo delovanje.
5. Vstavljanje komponent skozi luknjo: Nekatere vrste PCB-jev zahtevajo, da se komponente skozi luknje vstavijo skupaj z običajnimi komponentami SMD.
6. Končni pregled: funkcionalni preizkus sestavljene plošče ali temeljit pregled tiskanega vezja za spremljanje njegovih električnih značilnosti, vključno z napetostjo, tokom ali izhodnim signalom. kdaj
7. Čiščenje: Ker postopek spajkanja pusti veliko količino ostankov fluksa v tiskanem vezju, je ključnega pomena, da temeljito očistite komponente, preden končno ploščo pošljete stranki.
pogosta vprašanja
Kakšen je vaš dobavni rok?
O: Običajno traja 8-10 dni. Če je vaše naročilo nujno, se lahko prijavimo na nujno naročilo.
Toda pristojbina za orodje se bo nekoliko povečala.
Katere vrste tiskanih vezij lahko izdelate?
O: Izdelujemo lahko različne pcb in pcba, kot so toge plošče, fpc, hdi pcb, visokofrekvenčni pcb, keramični pcb, aluminijasti pcb in pcb s kovinskim jedrom ter večplastni pcb in tako naprej.
Kakšna je največja proizvodnja na mesec?
Največ je 48000 kvadratnih. Torej brez skrbi glede hitrosti pošiljanja.
Katero kurirsko službo uporabiti?
DHL, FedEX, UPS in druga mednarodna logistika.
