Keramično PCB AIN

AIN ceramic PCB Layers: 2 layers Plate thickness: 1.0+/-0.05mm Material: 99% Aluminum Nitride Surface Treatment: Immersion Gold Thermal conductivity of insulating layer: 170W Outer copper thickness: 300um on the front; 100um on the back Gold Thickness: >=3u»Funkcije procesa: proces DBC

Pošlji povpraševanje

Opis

Podrobnosti o izdelku

Ime izdelka: AIN ceramic PCB	Plast: 2 plasti
Debelina plošče: 1,6 mm	Material: AIN
Površinska obdelava: ENIG	Uporaba: Medicinska
Dobavni rok: 8-12 dni	Način plačila: T/T, West union, PayPal
Dostava: DHL, FeDEX, UPS itd	Test: 100-odstotni E-test

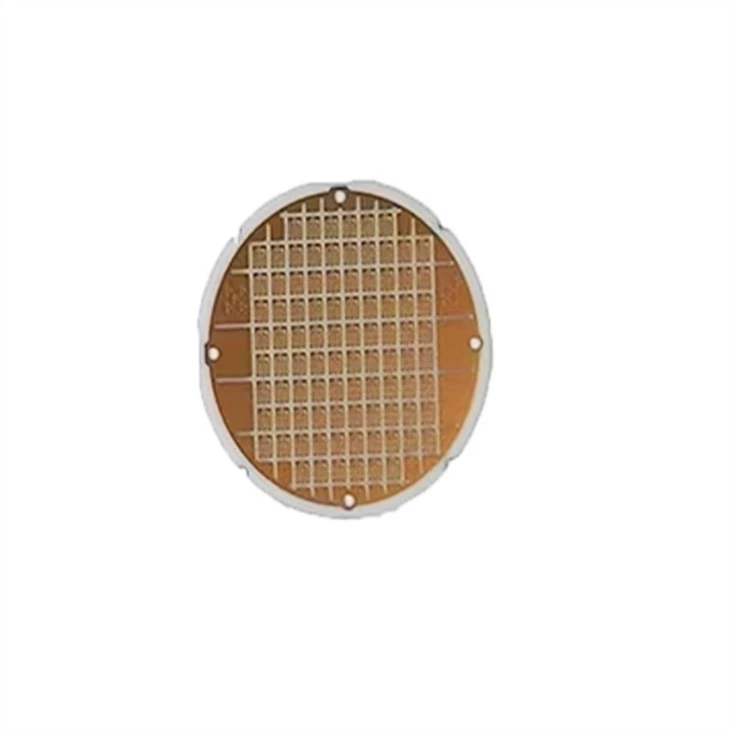

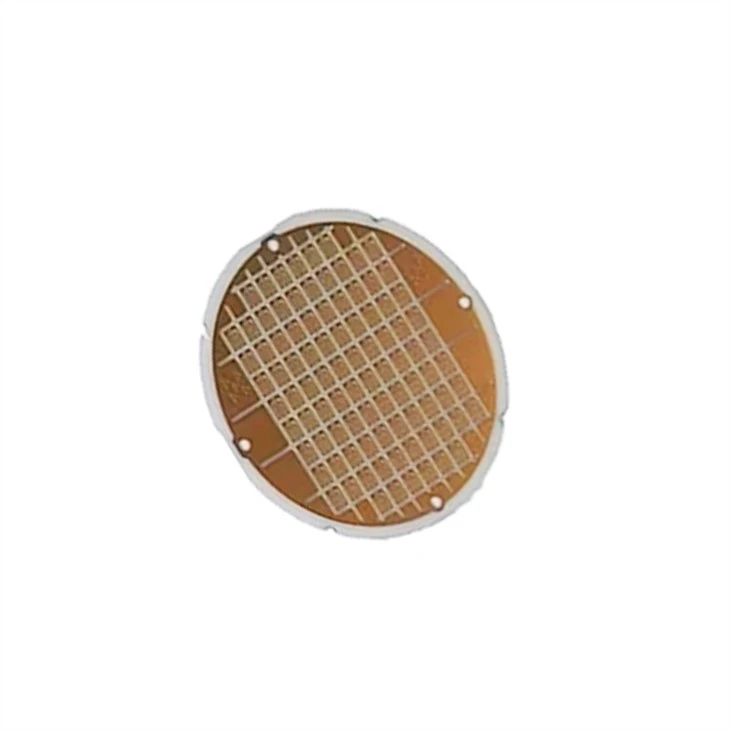

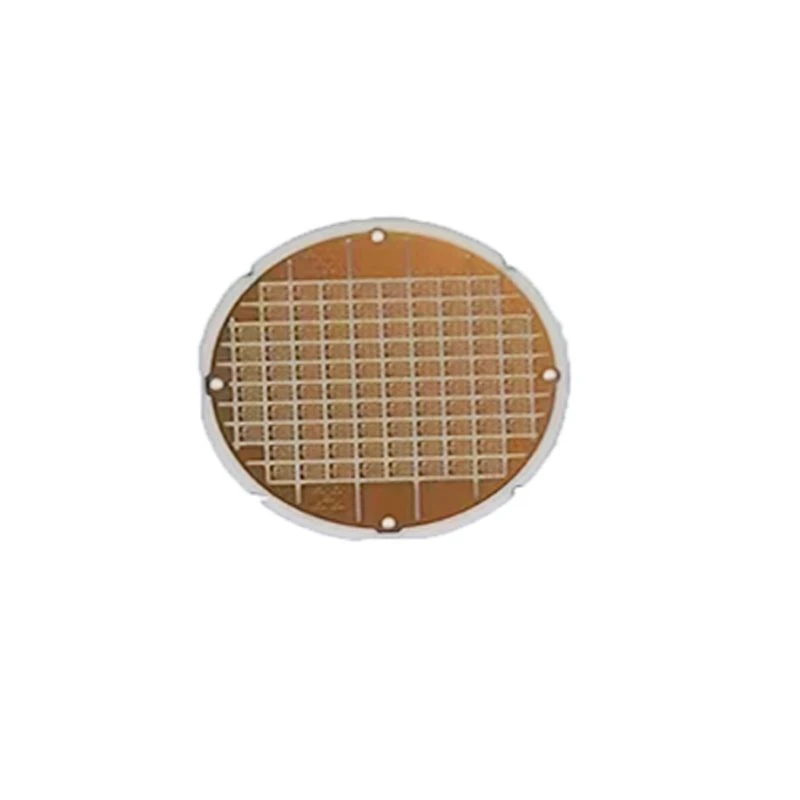

Ain ceramic PCB

AIN keramično PCB Prednost izdelka

1. Vrhunske električne lastnosti in fizikalne lastnosti naredijo keramične podlage

(1) Toplotna prevodnost je 20-200 W/mk (20-200-krat večja kot pri bakrenih podlagah na osnovi aluminija in 17000 V/mm (17-krat večja kot pri drugih tiskanih vezjih);

(2) Vezna sila vodnikov je večja ali enaka 20N/C㎡ (20-krat večja kot pri drugih tiskanih vezjih), hrapavost pa je 0.2-0.7um;

(3) Tlačna trdnost Večja ali enaka 450MPa (višja od katere koli vrste PCB materiala) Prav tako ima sposobnost vzdržati težka okolja (visoka temperatura, visoka vlažnost, visok tlak, visoka korozija).

2. Kakovostna izbira materiala zagotavlja dolgotrajno izvedbo različnih zmogljivosti keramičnih vezij

(1) Izbrana je vsa keramika, uvožena iz Nemčije, in keramični substrati Huaqing: 96 keramičnih plošč iz aluminijevega oksida, keramičnih plošč iz aluminijevega nitrida, steklokeramike itd.;

(2) Vse keramične plošče je treba pregledati glede mehanskih in fizikalnih lastnosti, kot sta hrapavost in zvitost.

3. Tehnologija natančne obdelave: visoka kakovost, visoka tehnologija, visoka težavnost

(1) Lahko obdeluje 3mil/3mil natančna vezja, 0.01-0.5 mm luknje za prevodnike, tehnologijo anorganskih jezov, 3D vezja itd.;

(2) Debelina obdelave: 0.25, 0.38, 0.5, 0.635, 1.0, 1,5, 2 m , itd.;

(3) Različne površinske obdelave: postopek pozlačevanja 1-30u", postopek nikljevega paladijevega zlata (3-30um), postopek nikljanja (3-10um), postopek potopnega kositra

4. Zrel in popoln sistem nadzora kakovosti

(1) Vsi izdelki morajo med proizvodnim procesom biti podvrženi funkcionalnemu pregledu različnih instrumentov in uporabiti 100-zgibni mikroskop za popoln pregled pred odpremo;

(2) Pridobil mednarodne certifikate sistema kakovosti, kot sta TS16949 in ISO9001, in izvajal različne dejavnosti kakovosti v strogem skladu z zahtevami sistema kakovosti

pogosta vprašanja

V1: Kakšno obliko datoteke PCB lahko sprejmete za proizvodnjo?

A:Gerber, PROTEL 99SE, PROTEL DXP, POWER PCB, CAM350, GCCAM, ODB plus (.TGZ)

V2: Ali so moje PCB datoteke varne, ko vam jih predložim v proizvodnjo?

O: Spoštujemo kupčeve avtorske pravice in nikoli ne bomo proizvajali PCB za nekoga drugega z vašimi datotekami, razen če prejmemo pisno. Vaše dovoljenje, teh datotek pa ne bomo delili z drugimi tretjimi osebami.

V3: Brez datoteke PCB/Gbr datoteke, imam samo vzorec PCB, ali mi ga lahko izdelate?

O: Da, lahko vam pomagamo klonirati PCB. Preprosto nam pošljite vzorec tiskanega vezja, mi pa lahko kloniramo zasnovo tiskanega vezja in ga izdelamo.

V4: Kakšen je dobavni rok Beton?

A: Vzorec:

1-2 Plasti: 5 do 7 delovnih dni

4-8 Plasti: 12 delovnih dni

Masovna proizvodnja:

1-2 Plasti: 7 do 15 delovnih dni

4-8 Plasti: 10 do 18 delovnih dni

Dobavni rok je odvisen od vaše končno potrjene količine.

V5: Kakšno plačilo sprejemate?

A:-bančno nakazilo (T/T)
